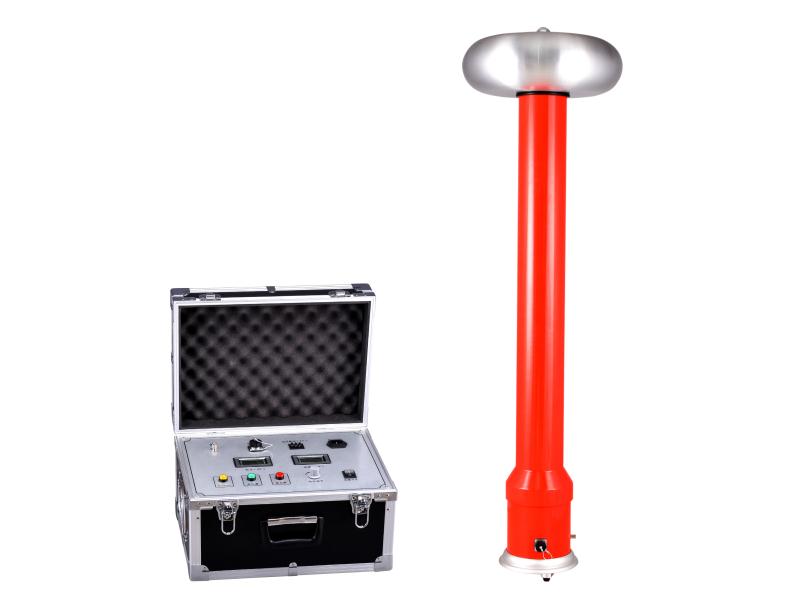

HDZG-II 直流高压发生器

主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

在线沟通
产品详情



       HDZG-II系列直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。



       本仪器采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。



       仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。





产品特点




      输出电压稳定:采用高频倍压电路,应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率1kV,电流分辨率1uA。



      保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。



      75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。



      零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。



      过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

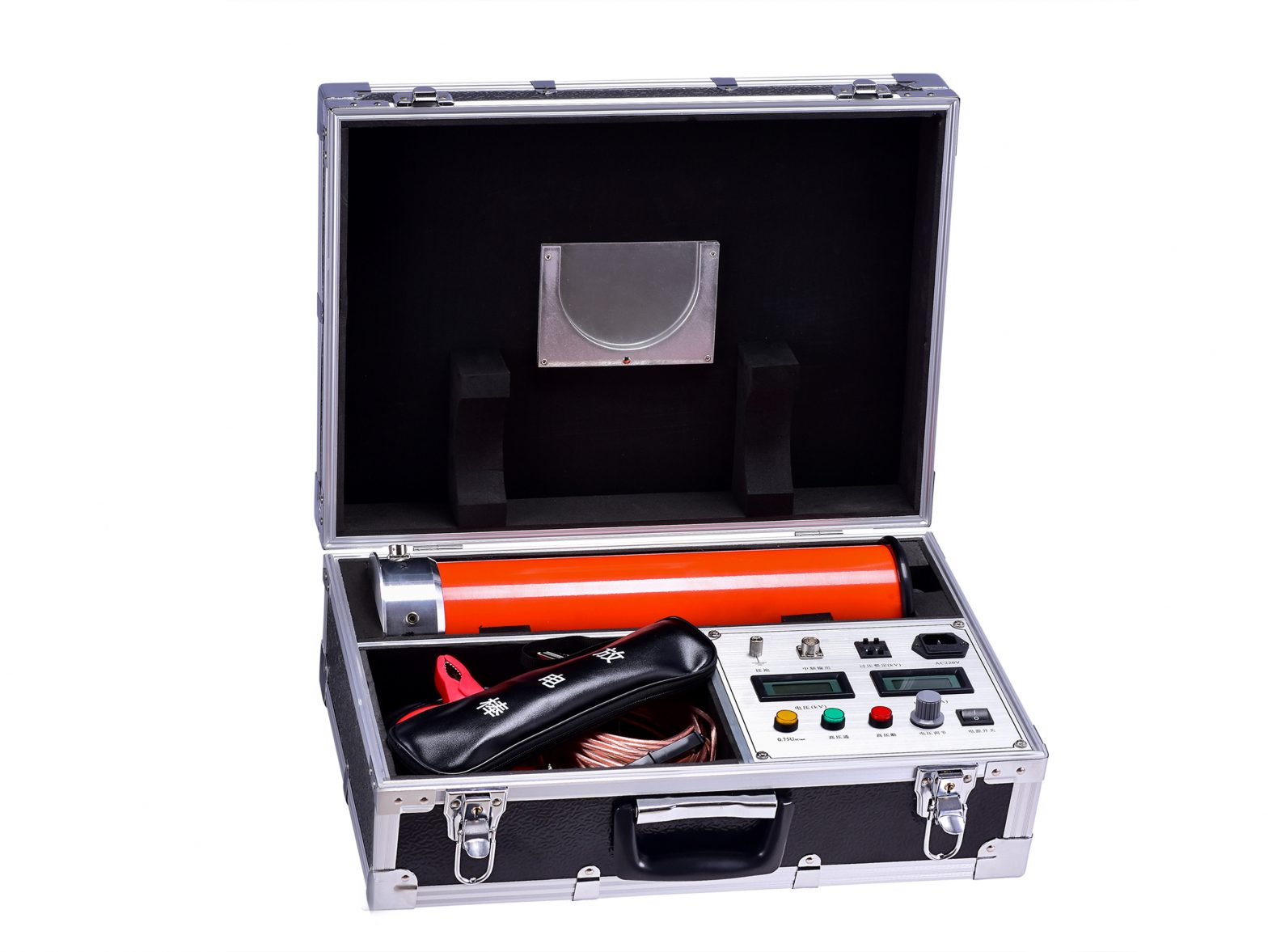

      一体式设计(60KV/120KV):选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。



      性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。



      操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。





产品参数






电压等级 10kV 35kV 110kV 220kV
常用规格 HDZG-II(60kV/2mA) HDZG-II(120kV/2mA) HDZG-II(200kV/2mA) HDZG-II(300kV/2mA)
额定电流 2mA/3mA/5mA/10mA(可选)
过电压整理范围 22kv~60kv 42~120kv 72~200kv 100~300kv
额定电压 60kV 120kV 200kV 300kV
电压测量精度 ±(1.0%读数+2个字)
电流测量精度
±(1.0%读数+2个字)
波纹系数 ≤0.5%
电压稳定度 电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟
至大充电电流为1.25倍额定电流
结构特点 电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)
适合氧化锌避雷器试验
过压保护采用拨置,一目了然
电源 AC220V±10% 50HZ
