HD-100 架空线小电流接地故障定位仪

本设备适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

在线沟通
产品详情

   HD-100架空线小电流接地故障定位仪,适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行定位。

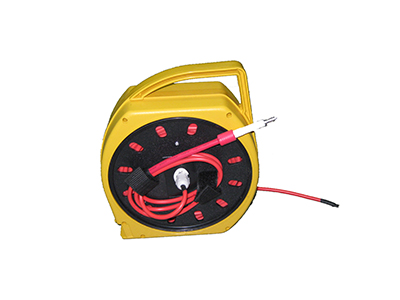

   HD-100是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再去定点,从而快速确定故障位置。



产品特点




  1、适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。



  2、在线路停运后进行定位,特别适用于有电缆分支的故障线路。



  3、施加高压信号使故障重现,电流信号稳定,易于检测。



  4、超低频信号避免系统分布电容影响,能对高阻值故障进行定位。

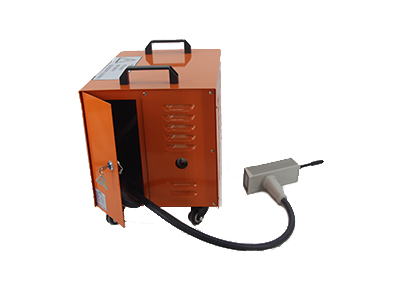

  5、发射机安全特性:高压启动闭锁功能、输出允许直接短路。

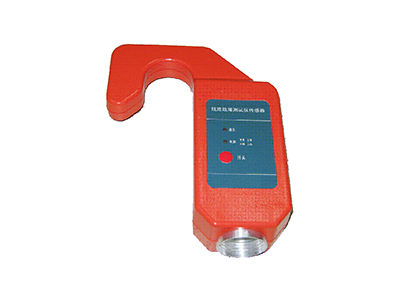

  6、传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。



  7、传感器和接收机无线通讯传输,安全。



  8、发射机可使用市电、发电机供电,传感器和接收机干电池供电。



  9、发射机体积小,重量轻;传感器为体积重量至小化设计,方便沿线挂接;接收机为手持式设计。

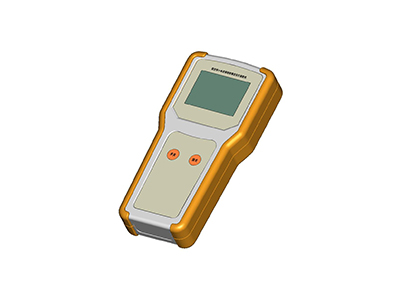

  10、接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。



产品参数






定位精度  0.2米
发射机输出特性   (1)  输出频率1Hz
  (2)  开路电压: 基波有效值0~2800V,
     (脉动直流,峰值8kV,相当于10kV线路的相电压峰值)
  (3)  短路电流:基波有效值0~35mA(脉动直流,峰值100mA)
传感器与接收机的无线通讯距离 不小于30m
发射机电源 AC 220V市电,可接发电机(输出功率≥1500W)
发射机功率 至高功率900W
传感器电源 3节7号碱性干电池
接收机电源 5节5号碱性干电池
体积 发射机455×335×310mm;传感器180×100×35mm;接收机205 ×100×35mm
质量 发射机15kg;传感器0.45kg;接收机0.45 kg
使用条件 温度:-10℃-40℃,湿度5-90%RH,海拔<4500m
