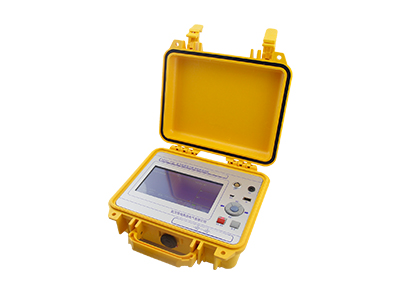

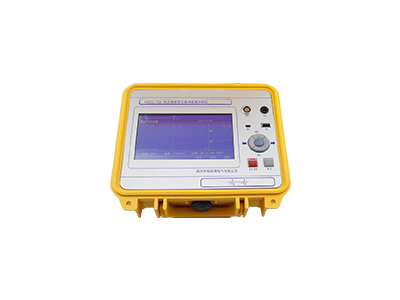

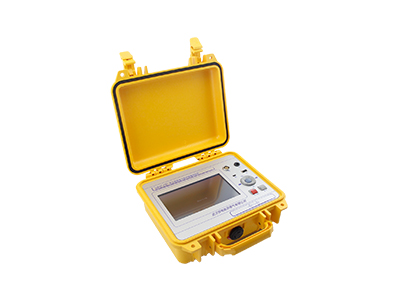

HD-730 电力电缆多次脉冲故障测距仪

本设备主要用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

在线沟通
产品详情

       HD-730电力电缆多次脉冲故障测距仪,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。



       HD-730在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和HD-6系列高压信号发生器配合使用;在多次脉冲方式下还须和HD-715电缆测试多次脉冲耦合器配合;在测距完成后须使用HD-8x系列数字式多功能电缆故障定点仪进行定点。他们共同组成一套高性能的电缆故障查找系统。





产品特点






1、多种测距方法:



       低压脉冲法:适用于低阻、短路、断线故障的测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。



       脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全。



       多次脉冲法:是二次脉冲法的改进。波形明确易于识别,测距精度高。



2、200MHz实时采样



       提供高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。



3、触摸操作和机械按键两种操作方式。



       1) 触摸按键,操作更加灵活,具有手势操作功能。



       2) 可以对光标进行拖拽,双击操作,定位更加简单、方便。



       3) 兼容机械按键操作,五向按键,操作更加人性化。



4、LED大屏幕彩色液晶显示,界面友好:



       波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。



       7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。



5、画中画暂存显示功能



       界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。



6、嵌入式操作系统



       1) 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计,稳定的软件设计,更高的处理速度。



       2) 专用的软件管理平台,完成软件升级、备份、还原等功能,使软件维护更加方便。



7、标尺功能



       1) 可以设置1个起点,10个接点,1个故障,1个全长。直观显示电缆的基本情况。



       2) 屏幕同时显示标尺和测试波形,使分析电缆波形更直观、更易懂。



8、波形存储、计算机联机通讯:



       1) 可在机内存储大量波形。



       2) 使用U盘进行波形数据的导入导出。



       3) 可以和计算机(台式机或笔记本机)连接,进行联机通讯。



       4) 提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。



9、电源管理



       仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。



       内置聚合物锂离子电池,配有专用锂电池充电器,提供的充电方式。



       工作时间长:使用充满电的聚合物锂离子电池,仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。



10、坚固机壳,质轻便携。





产品参数




工作模式
低压脉冲、脉冲电流、多次脉冲
信号增益调节范围
70dB
低压脉冲发射电压
30V
至高分辨率
0.4m
至大采样频率
200MHz实时采样
至大测距范围
100km
测距盲区
2m
通讯接口
USB
电源
聚合物锂离子电池组,标称电压7.4V
按键
采用丹麦进口按键,至不小于1千万次
电池供电时间
使用充满电的聚合物锂离子电池,可以连续使用5小时以上(随着电池的老化,连续使用时间会相应缩短)
充电器
输入AC220V,50Hz,充电电流2A,充电时间8小时
体积
274×218×81mm
质量
3.5kg
使用条件
温度:-10℃~+40℃
湿度:5%~90%RH(25℃)
海拔:h<4500m
