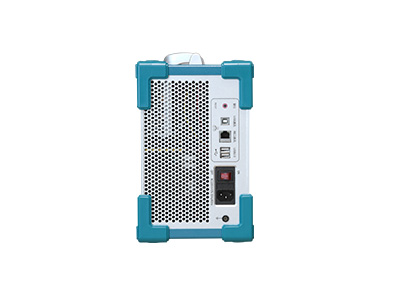

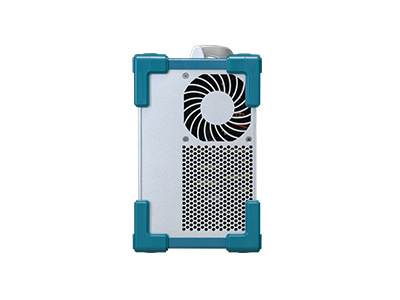

HDJB-802便携式三相继电保护测试仪

本仪器是工控机型三相继电保护测试仪,适用于 10KV/35KV 及以下保护调试。

在线沟通
产品详情

产品概述



       工控机型三相继电保护测试仪,适用于 10KV/35KV 保护调试。手提便携式继电保护测试仪,体积小巧,携带方便。



产品特点



       1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。



       2.满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》,满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。



       3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。



       4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。



       5.设备内置有超薄型多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。



       6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。



       7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。



       8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。



       9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。



       10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。



       11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。



       12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。





产品参数






1.交流电流源(3*30A)



单相电流输出(有效值) 0–30A/相,精度:0.2%  ±5mA
三相并联输出(有效值) 0–90A/三相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率 300VA
三相并联电流最大输出功率 800VA
三并电流最大输出允许工作时间 5s
频率范围 0–1000Hz,精度0.001Hz
谐波次数 2–20次
相位 0–360°,精度0.1°



2.直流电流源



直流电流输出 0–±10A/相,精度:0.5%  ±5mA



3.交流电压源



单相电压输出(有效值) 0–120V/相,精度:0.2%  ±5mV
线电压输出(有效值) 0–240V
相电压/线电压输出功率 75VA/100VA
频率范围 0–1000Hz,精度:0.001Hz
谐波次数 2–20次
相位 0–360°,精度:0.1°



4.直流电压源



单相电压输出幅值 0–±160V,精度:0.2%  ±5mV
线电压输出幅值 0–±320V
相电压/线电压输出功率 90VA/180VA



5.开关量端子



开关量输入端子 8对
空接点 1–20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号

有源接点:0-250V DC

开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A



6.其他



时间范围 1ms–9999s,测量精度:1ms
手提系列单机体积重量 体积 328 x 168 x 250mm3,约12.5Kg
电源 AC220V±10%,50Hz,10A



7.交流电流工作时间



10A≥工作电流 工作时间>60分钟
20A≥工作电流≥10A 工作时间>70S
30A≥工作电流≥20A 工作时间>15S
工作电流≥30A 工作时间>5S
