HD-213X 电力电缆故障综合测试系统

主页 > 产品中心 >

管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗
管家婆免费版真的免费吗

HD-213X 电力电缆故障综合测试系统

本测试系统是由定点定位仪、高压发生器,故障测试主机等组成,是光缆、电缆故障定位的仪表,适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。

在线沟通
产品详情

   电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。



产品特点






   1、电缆故障智能测试仪(HD2133);



   2、电缆寻迹及故障定位仪(HD2132);



   3、直流高压发生装置(HD2131);



   4、高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。



产品概述






   HD-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路(断线)、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。



   该仪器采用多种探测方式。采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。



   可测电缆故障的种类开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。



产品特点






   1、功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置;



   2、测试精度高。仪器采用高速数据采样技术,读取分辨率1cm。



   3、智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。



   4、具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。



   5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。



   6、具有波形扩展比例功能。改变波形比例,可扩展波形进行测试。



   7、控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。



   8、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。



   9、具有打印功能。将测试的结果打印存档。



产品参数






至远探测距离
32km
探测盲
1m
读数分辨
1m
5VA
325*165*225m³
4kg



   HD-2132型电缆寻迹及故障定位仪





   HD-2132型电缆寻迹及故障定位仪它是由HD2132F型发射机和HD2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试,采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障常用测试仪。



产品特点




   电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的***位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。



产品特点




 1、电缆故障智能测试仪(HD2133);



 2、电缆寻迹及故障定位仪(HD2132);



 3、直流高压发生装置(HD2131);



 4、高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。



产品概述






   HD-2133型电缆故障智能测试仪。



   HD-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路(断线)、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。



   该仪器采用多种探测方式,应用当代先进的电子技术成果。采用计算机技术及微电子技术,具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。



   可测电缆故障的种类开路、短路、接地故障以及高阻泄漏性故障和高阻闪络性故障。特点适用测试各种型号、不同等级电压的通信电缆和电力电缆。



产品特点






   1、功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测,可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置;



   2、测试精度高。仪器采用高速数据采样技术,读取分辨率1cm。



   3、智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有菜单显示操作功能,无需对操作人员作专门的训练。



   4、具有波开及参数存储、调出功能。采用非易失性器件,关机后波形、数据不易失。



   5、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比,有利于对故障的进一步判断。



   6、具有波形扩展比例功能。改变波形比例,可扩展波形进行测试。



   7、控制测量光标,可自动沿线搜索,并在故障波形的拐点处自动停下。



   8、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。



   9、具有打印功能。将测试的结果打印存档。



产品参数






至远探测距理
32km
探测盲区
1m
读数分辨率
1m
功耗
5VA
体积
325*165*225m³
重量
4kg



   HD-2132型电缆寻迹及故障定位仪



   1、接收灵敏度高。



   2、静态漂移小。



   3、抗干扰能力强。



   4、准确度高、工作稳定。



   5、交直流两用。



   6、液晶数字显示。



产品参数






探测路由及故障至远定位距离  线径小于0.5电缆为3km,其他电缆可达20km
准确定位的故障绝缘组织 0-50MΩ
定位测试准确度 ≤±10cm
探测电缆深度 ≤3m



产品概述

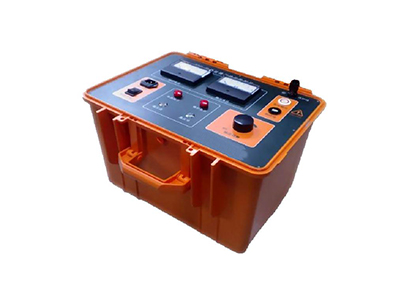

   HD-2131型直流高压发生装置



   HD-2131高压发生器是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。



产品特点




   1、输入电源:AC 220V,50Hz;



   2、输出电压:DC 0~15kV。



   3、额定功率:2kVA。



   4、环境温度:0~40oC。



   5、环境湿度:<75%RH。



   6、海拔高度:<1000m。



   7、绝缘等级:A级。



   8、尺寸: 430×540×410 mm。



   9、重量: 48.5 kg。



输入电源
AC 220V,50Hz
输出电压
DC 0-15KV
额定功率
2KVA
环境温度
0-40℃
环境湿度
<75%RH
海拔高度
<1000m
绝缘等级
A级
尺    寸
430*540*410mm
重    量
48.5kg
