HDJZ-470 数字式接地电阻测试仪

数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的,短路测试电流达20mA,精密3线法或简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、采用数字滤波算法、具有独特的抗干扰能力和环境适应能力,重复测试一致性强。

在线沟通
产品详情

       数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的,短路测试电流达20mA,精密3线法或简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、采用数字滤波算法、具有独特的抗干扰能力和环境适应能力,重复测试一致性强。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。

       仪器具有独特的线阻校验功能,对现场低值接地电阻测量更精确,能避免因测试线长时间使用线阻变化引起的误差;能避免因测试线未完全插入仪表接口或接触不良引起的误差;能避免因用户更换或加长测试线引起的误差等。

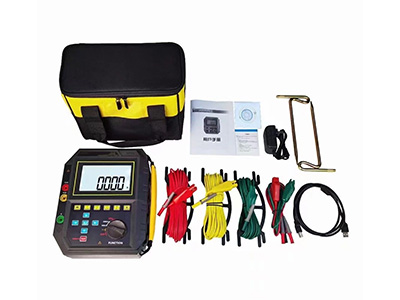

       仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一体化手持式设计,具有密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示,具有背光、棒图指示,一目了然,能存储300组数据,通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。



产品特点




       1、采用数字滤波算法、具有独特的抗干扰能力和环境适应能力,重复测试一致性强。



       2、仪器具有独特的线阻校验功能,对现场低值接地电阻测量更精确。



       3、主机采用一体化手持式设计,具有密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,确保各种环境测试的高精度、高稳定性和高可靠性。



       4、主机超大LCD显示,具有背光、棒图指示,一目了然,能存储300组数据,通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。.



产品参数




管家婆免费版真的免费吗管家婆免费版真的免费吗

功    能 接地电阻、接地电压、低值电阻测量
电    源 DC 14.8V 2600mAh可充锂电池,电池充满约16.8V
背    光 可控白屏背光,适合昏暗场所使用
测量方式 精密三线法、简易二线法测量接地电阻
测量方法 接地电阻测量:额定电流变极法
对地电压:平均值整流(P-E接口间)
量    程 接地电阻: 0.000Ω~200KΩ
接地电压: AC 0.000V~600V(50Hz/60Hz)
分 辨 率 0.001Ω; 0.005V
精    度 接地电阻:±2%rdg±5dgt

注:1.  辅助接Rc:500Ω~1000Ω 误差≤±5dgt

2.辅助接Rp:500Ω~10KΩ  误差≤±3dgt

3. 干扰电压5V时的附加误差≤±5%rdg±5dgt

接地电压:±2%rdg±3dgt(50Hz/60Hz)
测试电压波形 正弦波
测试频率 700Hz
测试电流 0.000Ω~100.0Ω档:约20mA恒流

100Ω~200.0KΩ档:约0.1mA恒流

开路测试电压 AC 40V max
显示模式 超大LCD显示
测量指示 测量中LED闪烁指示,LCD倒计数显示
LCD尺寸 128mm×75mm
LCD显示域 124mm×67mm
产品尺寸 仪表尺寸:长宽高258mm×215mm×83mm
外包装尺寸: 270mm*160mm*250mm
测 试 线 3条:红色15m,黄色10m,绿色5m各1条
简易测试线 2条:红色1.6m,绿色1.6m各1条
辅助接地棒 2根:φ10mm×200mm
测量时间 对地电压:约2次/秒;接地电阻:约5秒/次
测量次数 5000次以上(短路测试,测1次,停30秒再测)
线路电压 AC 600V以下测量
通讯接口 具有USB接口
通 讯 线 USB通讯线1条
数据保持 保持数据时“HOLD”符号指示
数据存储 300组,“HOLD”存储指示,存储已满显示“FULL”符号
数据查阅 查阅数据时“READ”符号指示
溢出显示 超量程溢出时“OL”符号指示
干扰测试 自动识别干扰信号;测量时P-E间干扰信号电压高于5伏LCD显示NOISE符号
报警功能 测量值超过报警设定值时,“嘟–嘟–嘟–”报警提示
电池电压 当电池电量低于25%,电池电压低符号一直显示,提醒需要及时充电;当电池电量低于10%时,液晶屏持续闪烁,约5秒后仪表自动关机
自动关机 没有任何操作时,约15分钟后自动关机
功    耗 背光:25mA Max(单独背光耗电)
待机:35mA Max(开机后背光关闭)
测量:150mA Max(背光关闭)
质    量 仪表:1.55kg(含电池)
总质量:3.45kg(含包装)
工作温湿度 -10℃~40℃;80%rh以下
存放温湿度 -20℃~60℃;70%rh以下
过压保护 C-E端口间 AC 75V

P-E端口间 AC 600V

P-C端口间AC 600V

绝缘电阻 测试线与机壳间>500MΩ
耐    压 测试线与机壳间 AC10.0kV 50Hz 承受1min
电磁特性 IEC61326(EMC)
适合安规 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2);

IEC61010-031;IEC61557-1(接地电阻);JJG 366-2004(接地电阻表)。
