配电线路的防雷措施

作者:恒电高测 发布时间:2020-12-30

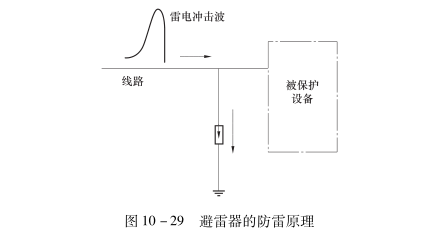

       配电架空线路受到雷击时,雷电冲击波就向导线两端流动,这种流动的冲击波又称为进行波。为了保护与线路连接的电气设备不受进行波的冲击,在10kV及以下的配电系统中,主要依靠阀型避雷器作为防雷措施,如图10-29所示。


管家婆免费版真的免费吗

       10kV配电线路是三相三线制中性点不接地的供电方式。因此,发生单相接地时,往往不会造成开关掉闸。所以在防雷保护中,主要是防止相间短路,常采用的措施如下。


       (1) 10kV架空线路,大多使用混凝土杆,铁质横担对于雷电冲击波相当于自然接地状态。为了防止雷击引起绝缘子击穿,造成导线相间短路,烧断导线,可采取提高瓷绝缘等级的办法,并定期进行清扫维护,保持其耐压水平,防止和减少绝缘子击穿事故。


       (2) 配电线路上的柱上油断路器和负荷开关,由于绝缘水平不高,相间距离较小,应防止受雷击时引起闪络,造成短路。


       通常在设备的一侧或两侧装设阀型避雷器进行保护,如图10-30所示。其接地线要与被保护设备的金属外壳相连接,接地电阻值不大于10Ω。
