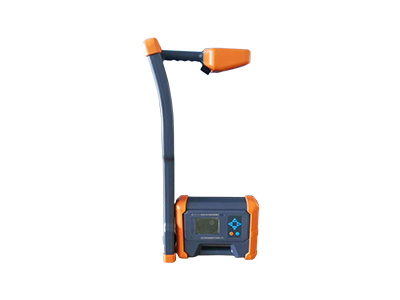

HD-13 电缆识别及路径探测仪
本设备是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，用于金属管线、地下电缆的路径探测、深度测量、管线普查、跨步定点
持之以恒，服务电力
十年高压试验设备制造厂家
全国服务热线400-027-1996
全国服务热线400-027-1996
服务热线400-027-1996
HD-13电缆识别及故障探测仪，是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，用于金属管线、地下电缆的路径探测、深度测量以及唯 一性鉴别。
电缆识别及故障探测仪，在进行路径探测时，采用信号接收技术，通过软硬件数字处理，提供了多种新概念电缆探测方法，功能全、易学易用、具有很强的抗干扰能力；在进行唯 一性鉴别时，能够给出明确的鉴别结果。
产品特点
1、三种输出方式：直连输出、卡钳耦合、辐射感应。
2、六种管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，其中500Hz和1kHz为复合频率，可配合接收机实现跟踪正误提示功能，还可用于管线智能鉴别。
3、查障信号输出功能：用于管线接地故障查找。
4、大功率输出：至大10W，四档可调。
5、全自动阻抗匹配和保护功能。
6、灵活的供电方式：内置大容量锂离子电池组供电、通过充电器用交流220V供电、汽车点烟器供电。
7、欠压自动关机功能：电池欠压时，仪器自动关机，保护电池。
8、机壳坚固便携。
产品参数
| 发射机 |
输出方式
|
直连输出、卡钳耦合、辐射感应
|
| 输出频率 |
管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
其中500Hz和1kHz为复合频率 |
|
|
查障频率：8Hz超低频复合信号
|
||
|
输出功率
|
500Hz、1kHz、8kHz、33kHz，以及查障频率：
至大10W，四档可调：2.5W、5 W、7.5 W、10 W。 |
|
|
66k、93kHz：1W。
|
||
|
输出电压
|
至高200V（交流峰值），根据负载自动调整
|
|
|
阻抗匹配
|
全自动
|
|
|
过载和短路保护
|
全自动
|
|
|
人机界面
|
128×64点阵液晶显示器
|
|
|
内置电池
|
聚合物锂离子电池组，标称14.8V，7Ah
|
|
|
外接电源
|
标称电压DC12V（汽车点烟器输出）
|
|
|
充电器
|
输入AC100～240V，50／60Hz，输出DC16.8V，2A/3A
|
|
|
体积
|
主机275mm×220mm×100mm
|
|
|
质量
|
主机2.4kg
|
|
|
使用条件
|
温度:-10℃－40℃，湿度5-90％RH，海拔<4500m
|
|
| 接收机 |
信号输入方式
|
内置接收线圈、卡钳、1k听诊器、8k听诊器、查障A字架
|
| 接收频率 |
管线主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz
|
|
|
管线被动探测频段：工频、射频
|
||
|
卡钳智能鉴别频率：500Hz、1kHz复合频率
|
||
|
卡钳电流测量频率：500Hz、1kHz、8kH
|
||
|
听诊器鉴别频率：1kHz、8kHz
|
||
|
接地故障查找频率：8Hz复合频率
|
||
| 管线探测模式 |
智能宽峰法：适用于主动探测，可进行左右方向指示，频率为500Hz和1kHz时可进行跟
踪正误提 |
|
|
宽峰法：适用于被动探测。
|
||
|
窄峰法
|
||
|
音谷法
|
||
| 电缆鉴别模式 |
卡钳智能鉴别
|
|
|
卡钳电流测量
|
||
|
听诊器鉴别
|
||
|
人机界面
|
320×240点阵液晶显示器，可进行信号幅值显示、左右方向指示、路径跟踪正误提示、
信号强度历史曲线、深度和电流值显示、鉴别结果显示等 |
|
|
内置电池
|
聚合物锂离子电池组，标称7.4V，7Ah
|
|
|
充电器
|
输入AC100～240V，50／60Hz，输出DC8.4V，2A/3A
|
|
|
体积
|
主机700mm×270mm×120mm
|
|
|
质量
|
主机3.5kg
|
|
|
使用条件
|
温度:-10℃－40℃，湿度5-90%RH，海拔<4500m
|
